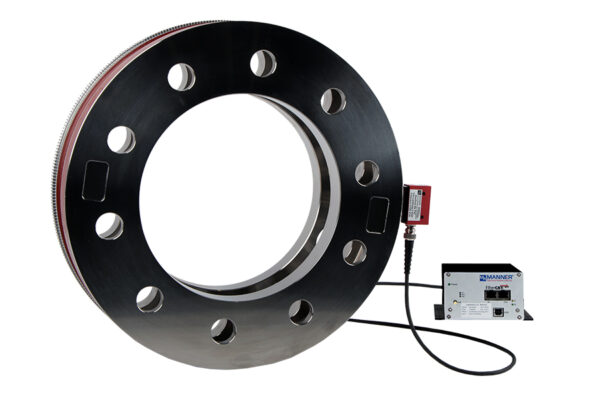

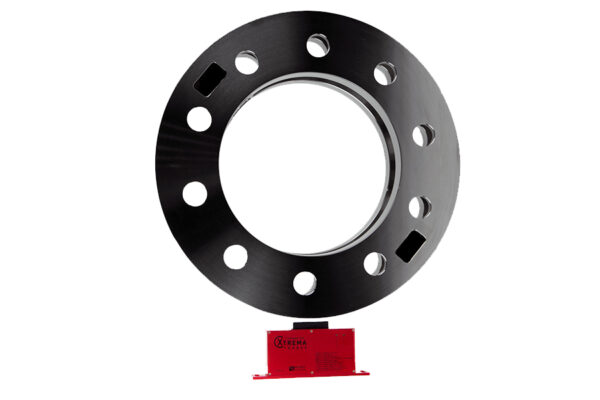

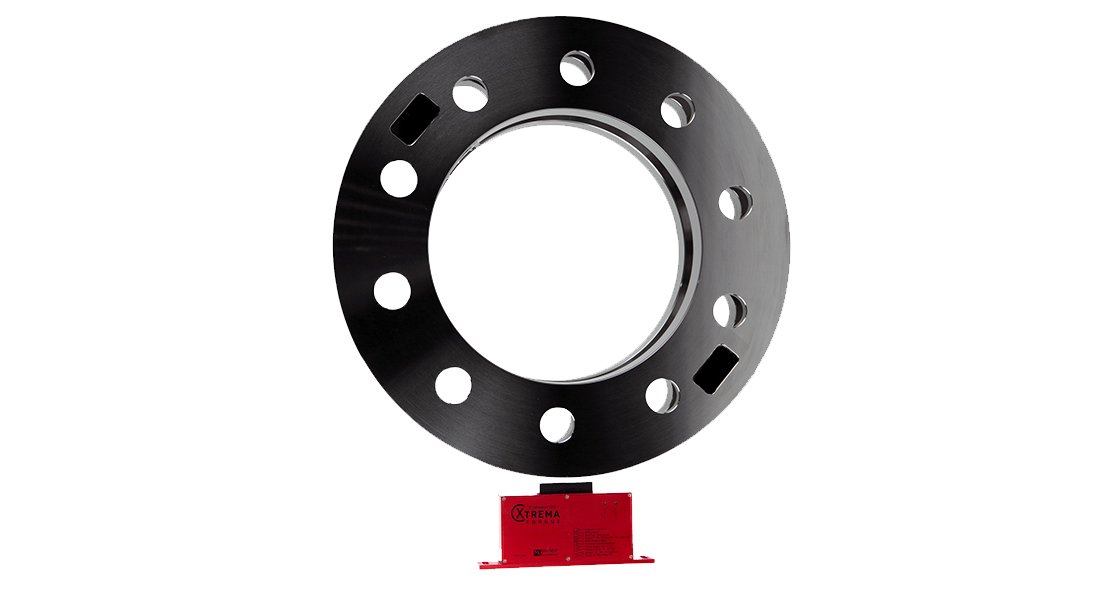

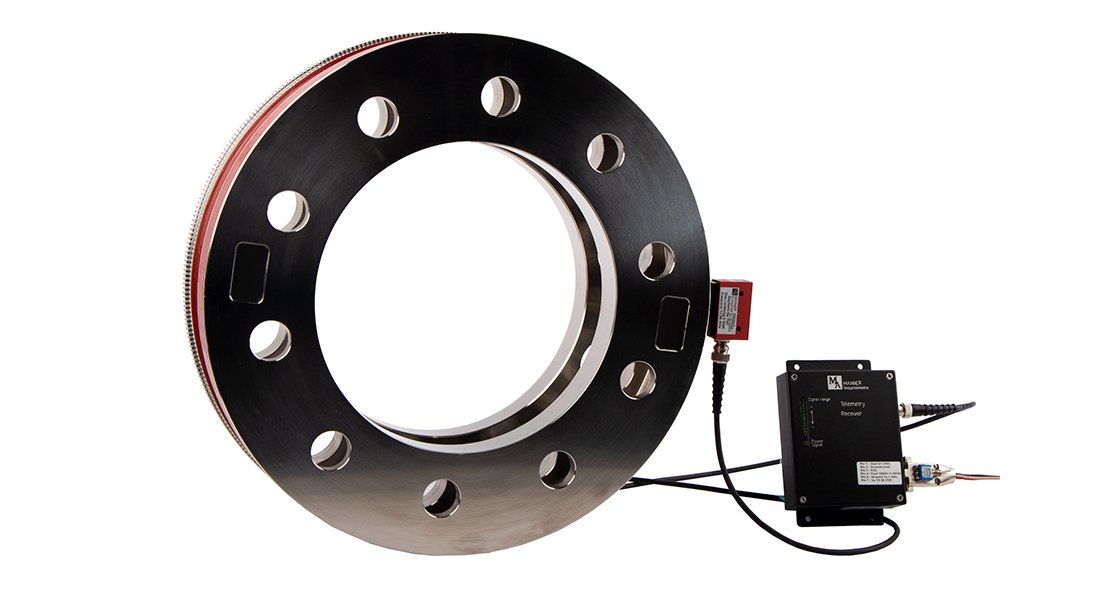

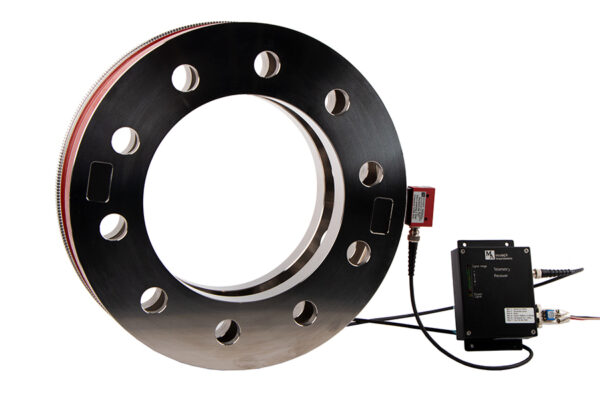

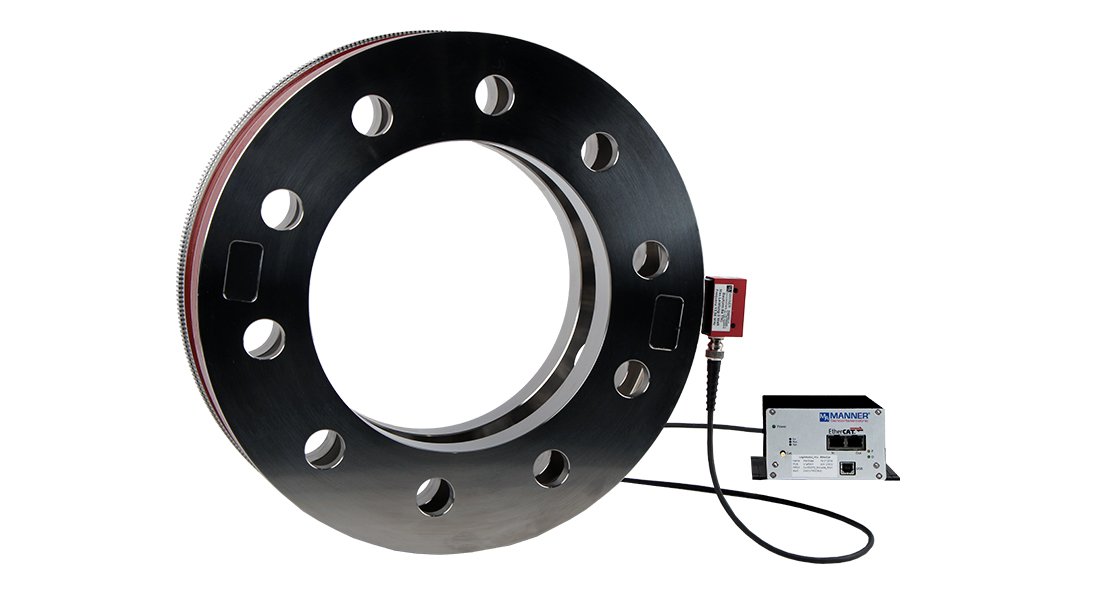

MANNER 公司的 XtreMAX 大型测扭法兰

XtreMAX - 大型发动机、风力发电机、船舶专用发动机、以及燃气涡轮专用测扭法兰系列产品，可为提高动力和功效做出贡献

为了应对新的法律要求，例如在加入了MARPOL 国际环境保护协议或欧盟机动车废气排放规定之后所带来的二氧化碳排放新要求，即使是像船用发动机和建筑机械设备这样的大型发动机对于性能和效率的要求也变得越来越高。

我们的解决方案：

为了确定负载的大小，主要需要测量的变量是扭矩，连同转速。对于具有极高额定扭矩的大型发动机、风力发电机、船舶专用发动机、以及燃气轮机来说， XtreMAX测扭法兰系列产品无疑提供了一个极具吸引力而且精度很高的解决方案，可以为动力和功效的提高做出贡献，

得益于非接触、感应式的能量传递和数据传输，该产品系列毫无疑问具备免维护的操作特性。

无论是静态还是高频测量信号，都需要系统提供记录功能，而MANNER 公司的XtreMAX 产品系列也同样提供了解决方案。

测量信号的标准带宽是1kHz, 但可以选择扩展为10kHz。系统具备很强的抗干扰能力，即使在靠近电机的位置也能够正常工作。

测扭法兰的短结构设计已经在多年的实践中经受住了考验，但这种设计同样可以进行更新改造。XtreMAX 测扭法兰的一个特征是具有紧凑的外形，与此同时能够具备很高的抗过载能力，以及抗寄生力的能力，如弯矩。

XtreMAX 测扭法兰的内置高精度电子器件用于数据的处理和传输任务，包括对现实环境中的温度影响进行补偿，所以系统记录的扭矩参数都具有极高的准确性。

使用MANNER 公司的数字传感器遥测系统，测量信号可以方便地从转子处获得。转子和静子之间的径向距离即使在10mm、轴向偏移在100mm都毫无问题。

转速测量也是一个可选项。

除了 XtreMAX 的紧凑型接收器单元带内置接收装置，以及常见的模拟输出信号如 0…±10V、4…20mA、60 +/-30 kHz之外，静子单元也可以采用与接收装置分离的方案，以方便将其安装在控制柜里。此外，也可以通过EtherCAT，CAN、或以太网输出数字信号。

该扭矩测量系列产品可以作为标准产品提供如下额定扭矩：

16 kN·m，20 kN·m，35 kN·m，50 kN·m，100 kN·m，200 kN·m，300 kN·m，500 kN·m

XtreMAX 系列产品已经在众多领域得到应用，并在多年的使用中证明了这种解决方案的出色特性，尤其是在工厂建设、机械工程、造船、燃气涡轮、以及工程机械行业。

我们当然也可以按照客户的需求为其提供定制化的法兰解决方案。

另外一种可选方案是按照ATEX标准进行制造，按照 DAkkS 标准进行标定，并获得相应证书（如DNVGL、BV、RINA等）。

XtreMAX 可以与不同的天线和接收器单元相匹配，以满足客户各种各样的需求。
